2022 最新CD管、PF管規格與特色,穿線數量表、適用電流表總整理

延伸閱讀:

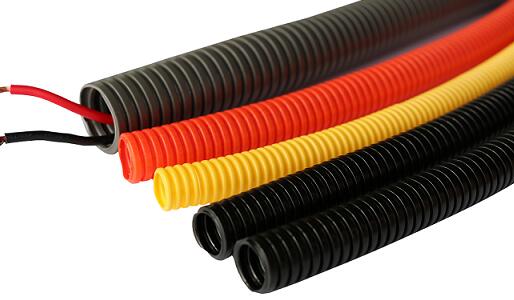

CD / PF 管主要特性

1. 容易彎曲:具有可撓性,容易彎曲。
2. 重量很輕:因重量輕,容易搬運,可降低成本。
3. 尺寸長:每卷長度只是 30 m 或 50 m,大可減少廢料。
4. 施工方便:只需要簡易的工具即可,如使用美工刀很方便。
5. 耐衝擊性:具有強度耐衝擊性,且具有復原性,不會破裂。
6. 電線貫通容易:因管內平滑,所以摩擦少,拉線容易。
7. 不受氣候影響:施工時,不受寒冷或雨天之影響。
8. 不受電磁干擾:接地線不必絕緣,所以電磁干擾極低。

CD / PF 管額外特性

1. CD / PF 管皆以複合 HDPE 原料產製。
2. CD 管為非耐火性,使用於埋入工程;而 PF 管具耐火及抗紫外線功能,可埋入或露明
管路。
3. 抗腐蝕性,可使用於各種工作場所。
4. 使用方便性極佳,為硬質之可撓管,採用快速接頭方式作業。
5. 通線性優異,CD / PF 管為圈狀紋路,而非螺牙紋路,電線在管中穿引時為點狀接觸
(平滑管為線狀接觸) 磨擦係數減半。
6. 非 PVC 材料,無氯化物成分,也無戴奧辛 (dioxin) 之環保問題。
7. 採用品質標準為 CNS、IEC、JIS … 等各國標準,通用性高。
8. CD 管及 PF 管因屬圈狀結構,故在傳統隔間內 (如磚造,水泥粉刷),因具有握裹性,
故不易使牆壁產生龜裂情形。

CD、PF 管穿線數量表

CD、PF管穿線數量表
電線線徑 電線數 (條)
單線 絞線 1 2 3 4 5 6 7 8 9
mm mm2 CD管與PF管之管徑
1.6 14 14 14 14 16 16 22 22 22
2.0 14 14 14 16 22 22 22 22 22
2.6 5.5 14 16 16 22 22 22 28 28 28
3.2 8 14 22 22 22 28 28 28 36 36
14 14 22 28 28 36 36 42 42 45
22 22 28 36 36 42 54 54 54 45
30 22 36 36 42 54 54 54 70 70
38 22 36 42 54 54 54 70 70 70
50 22 36 54 54 70 70 70 70 82
60 22 42 54 54 70 70 82 82 82
80 28 42 54 70 70 82 82
100 28 54 70 70 70 82
125 36 54 70 82 82
150 42 70 70 82 82
200 54 70 82
250 54 70

# 滑動查看更多資訊

# 以上僅供參考,管徑請以實際量測為準

延伸閱讀:

CD、PF管適用電流表

CD、PF管適用電流表
電線線徑 電線(條) 1 2 3 4 5 6 7 8 9
1.6 mm2 管徑(mm) 14 14 14 14 16 16 22 22 22
容許電流(A) 19 19 19 17 15 15 13 13 13
2.0 mm2 管徑(mm) 14 14 14 16 22 22 22 22 22
容許電流(A) 24 24 24 22 19 19 17 17 17
5.5 mm2 管徑(mm) 14 16 16 22 22 22 28 28 28
容許電流(A) 34 34 34 31 27 27 24 24 24
8 mm2 管徑(mm) 14 22 22 22 28 28 28
容許電流(A) 42 42 42 38 34 34 30
14 mm2 管徑(mm) 14 22 28 28
容許電流(A) 61 61 61 55
22 mm2 管徑(mm) 16 28
容許電流(A) 80 80

# 滑動查看更多資訊

# 以上僅供參考

CD / PF 管與 PVC 管之比較

CD / PF 管

  • 每卷長度:16 和 22 mm 管徑是 50 m。
    其它管徑是 50 m。
  • 設為 “快速接頭”,免用瓦斯噴燈和膠合
    劑。
  • 強化複合樹脂原料,耐衝擊,不會破裂。
  • 施工較不受氣候影響。
  • 重量輕,體積小,容易搬運和儲存,可用
    管末端保護蓋,保持管內清潔。
  • 遭重量擠壓變形時,可用鉗子復原,不會
    保持變形。
  • 混凝土灌漿時,不會發生問題。
  • PF 管有耐氣候、抗日曬與抗紫外線。
  • 超強耐腐蝕性,耐強酸鹼。
  • 品質安定,使用時產生廢料少,廢料可回
    收加工使用,符合環保。
  • 獨立圈狀,增加握裹力,牆壁不會龜裂。
  • 可節省高比例之人工成本及管理費用。
  • 管材價格和 PVC 管相差很大。

 PVC 管

  • 每支長度:固定為 4 m。
  • 使用瓦斯噴燈、喇叭和膠合劑,會產生:
    戴奧辛 (Dioxin) 劇毒物。
  • 聚氯乙烯為原料,不耐衝擊,易破裂。
  • 受氣候影響很大。
  • 重量不輕,佔體積,運輸不便,管內易受
    異物阻塞。
  • 遭重量擠壓變形時,會破壞,無法復原,
    需重新施作。
  • 灌漿時,有破裂、脫落等情況。
  • 會有白化和破裂現象。
  • 耐酸鹼性不佳。
  • 會產生氯化物,有害人體健康,廢料無法
    回收加工,不符合環保。
  • 牆壁配管,容易發生龜裂。
  • 先進國家大都不採用。
